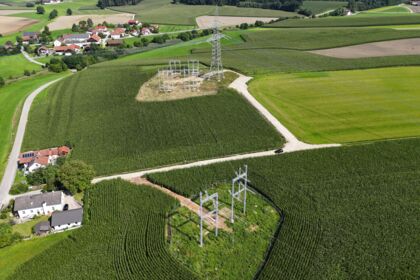

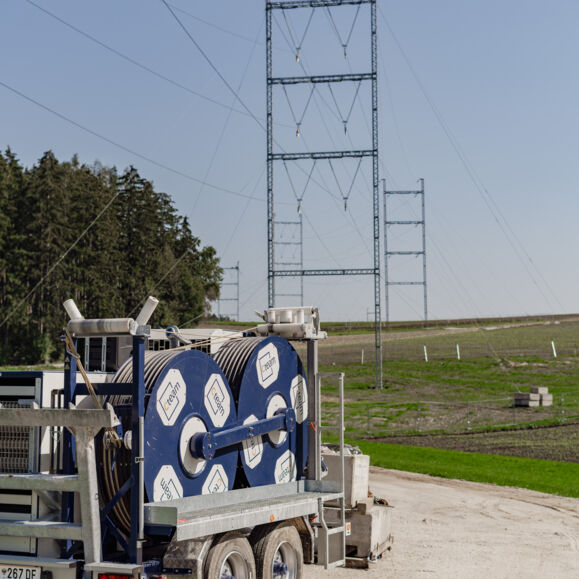

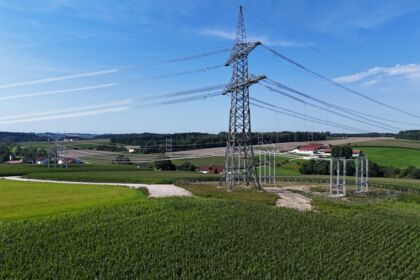

Provisorien sind eine wesentliche Komponente im Freileitungsbau, um die Netzstabilität und Betriebssicherheit in Havariefällen oder bei geplanten Baumaßnahmen sicherzustellen. Sie ermöglichen den temporären Ersatz beschädigter Maste oder die Überbrückung von Leitungsteilstrecken, um die Stromversorgung auch während Umbauten oder Sanierungen aufrechtzuerhalten. Cteam bietet hierfür spezifisch entwickelte modulare Provisoriums Systeme an– wie das CP Gestänge (Auflastprovisorium) und das CLÖ Gestänge (Abankerungsprovisorium).

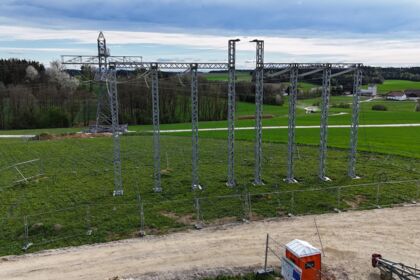

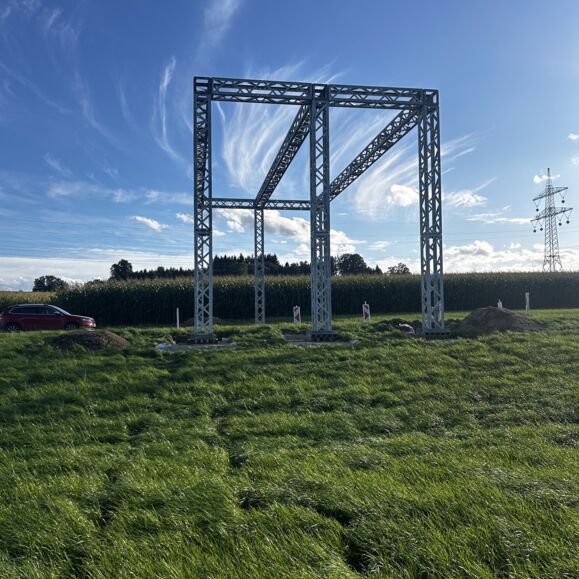

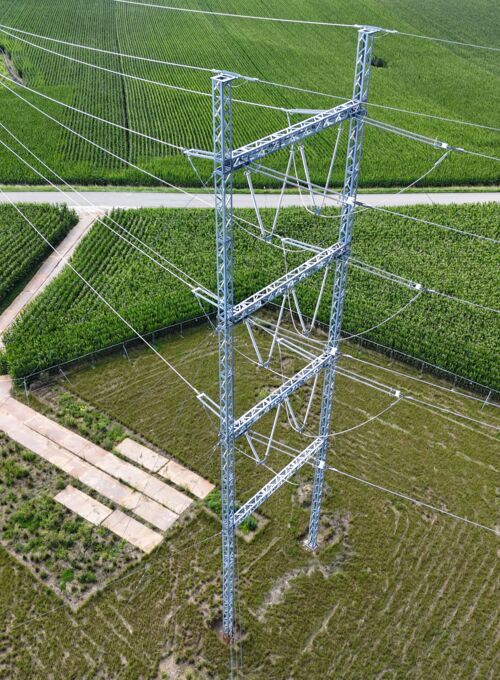

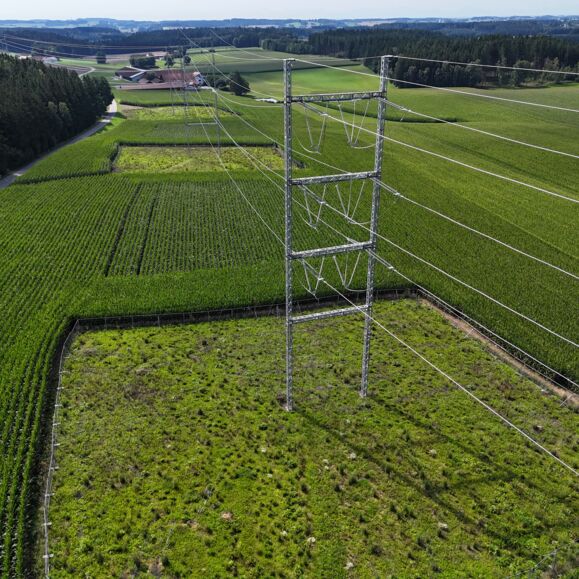

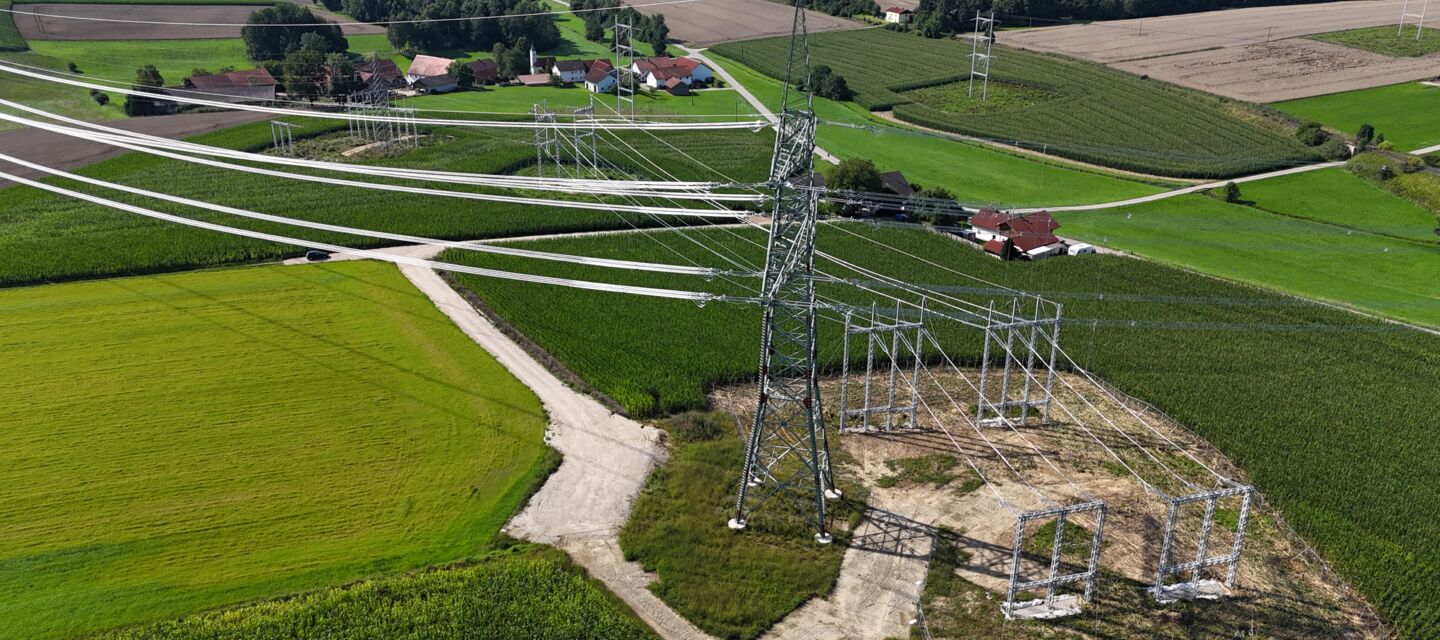

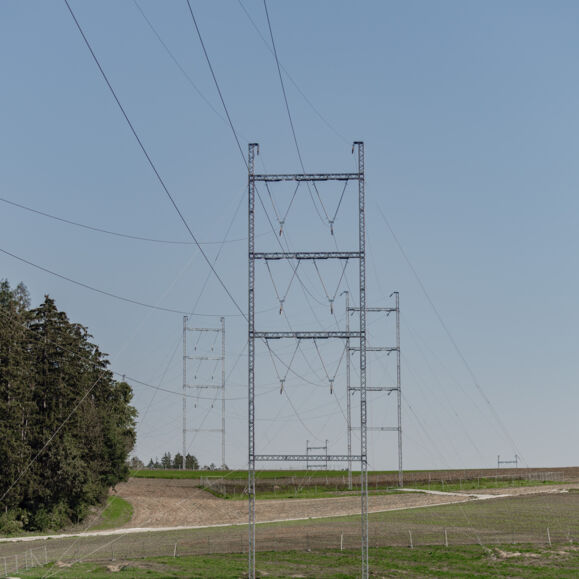

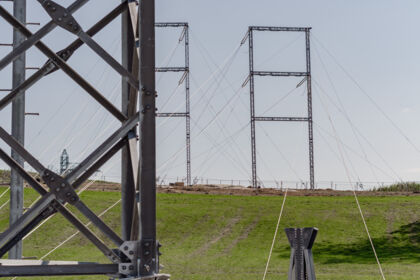

Durch eine schnelle Montage und eine hohe Anpassungsfähigkeit an verschiedene Spannungsebenen 110 kV bis 380 kV und Mastkopfbilder bietet das CLÖ-Provisorium flexible Einsatzmöglichkeiten. Dank des Abankerungsprinzips werden nur geringe Aufstandsflächen benötigt und mit einem individuell anpassbaren Ankerkonzept ist das System sowohl für temporäre als auch halbstationäre Einsätze ausgelegt.
Vorteile CLÖ Gestänge
Eigenschaften
Die CLÖ-Provisorien bieten eine modulare Bauweise, Anpassungsfähigkeit an alle gängigen Masttypen, keine Notwendigkeit von großen Aufstandsflächen.
Abankerung

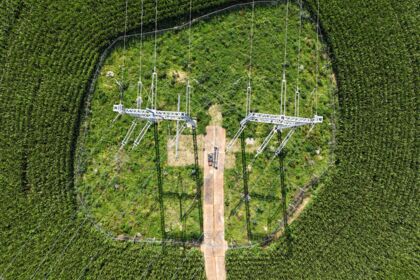

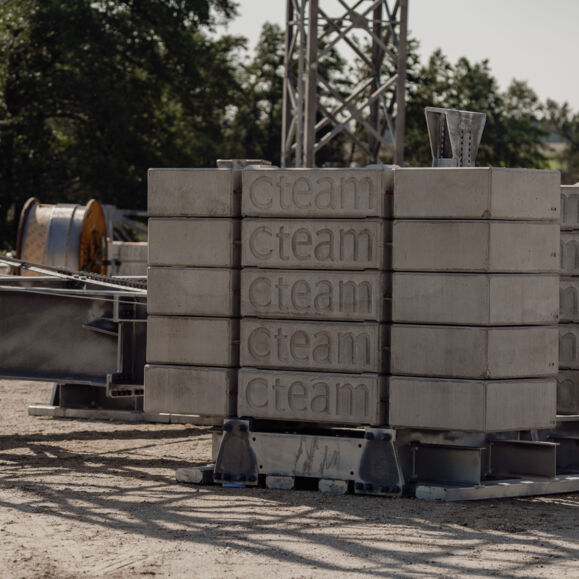

Die Abankerung des CLÖ-Provisoriums ist modular aufgebaut und ermöglicht eine standortspezifische Anpassung an unterschiedliche Bodenverhältnisse. Je nach Gegebenheiten kommen oberflächliche Auflastsysteme oder unterirdische Zuganker zum Einsatz, auch kombinierte Systeme sind möglich.
Spannungsebenen
Die CLÖ-Provisorien sind für die Spannungsebenen von 110 kV bis 380 kV geeignet.

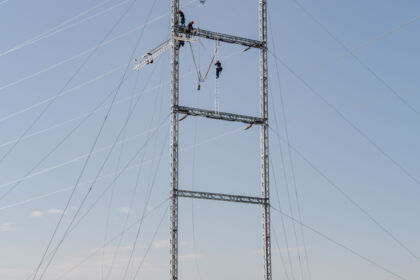

Schnelle Montage
Die Montage eines CLÖ-Provisoriums beträgt in Abhängigkeit der Komplexität i.d.R. zwischen 1-3 Tagen.
Dauerhafter Einsatz
Provisorien sind zwar für temporäre Einsätze konzipiert, das CLÖ-Gestänge kann sowohl für temporäre als auch für dauerhafte Einsätze ausgelegt werden.

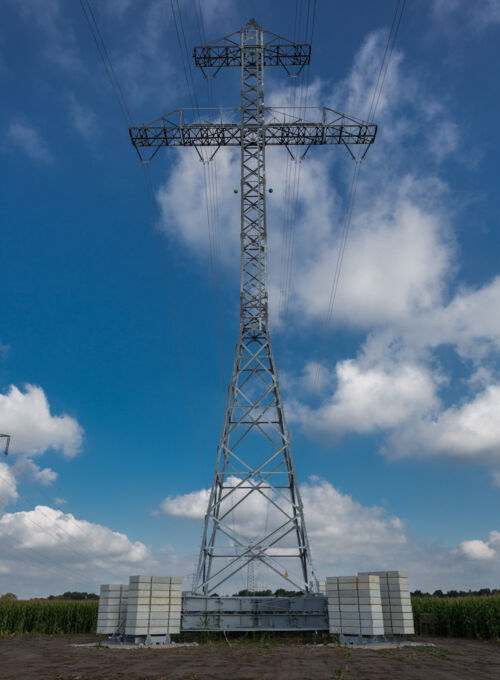

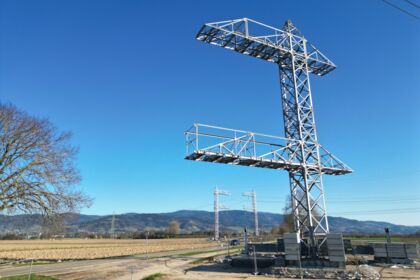

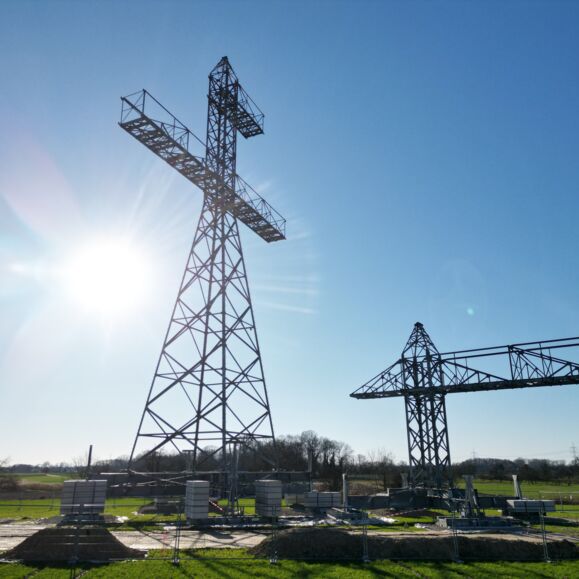

Vorteile CP Gestänge
Eigenschaften

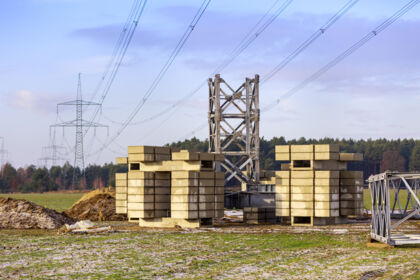

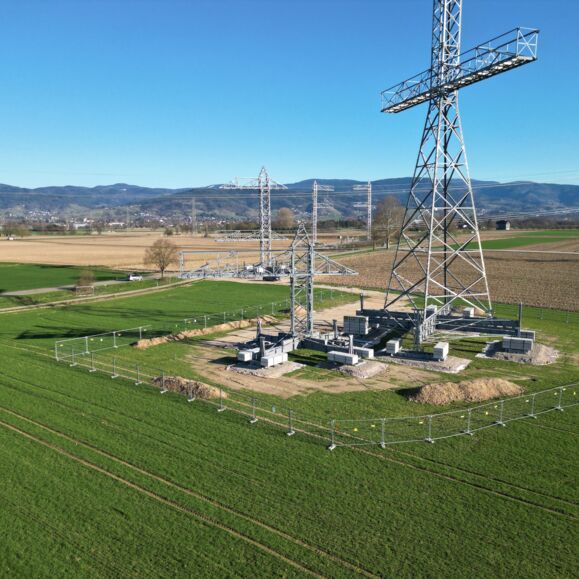

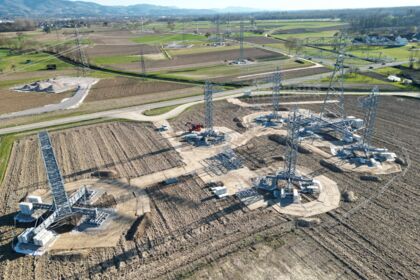

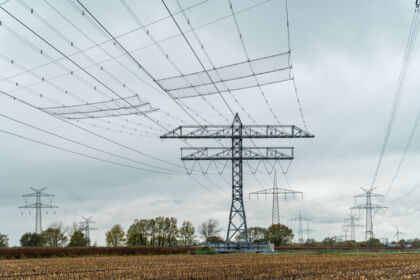

Die CP-Provisorien bieten eine modulare Bauweise, Anpassungsfähigkeit an alle gängigen Masttypen, keine Notwendigkeit von Abankerungen und gewährleisten somit den geringstmöglichen Flächenbedarf.
Spannungsebenen
Die CP-Provisorien sind für die Spannungsebenen von 110 kV bis 380 kV geeignet
Schnelle Montage
Die Montage eines CP-Provisorium beträgt in Abhängigkeit der Komplexität i.d.R. zwischen 1-3 Tagen.
Dauerhafter Einsatz
Provisorien sind zwar für temporäre Einsätze konzipiert, das CP-Gestänge kann sowohl für temporäre als auch für dauerhafte Einsätze ausgelegt werden.
Integration Bestandsmaste

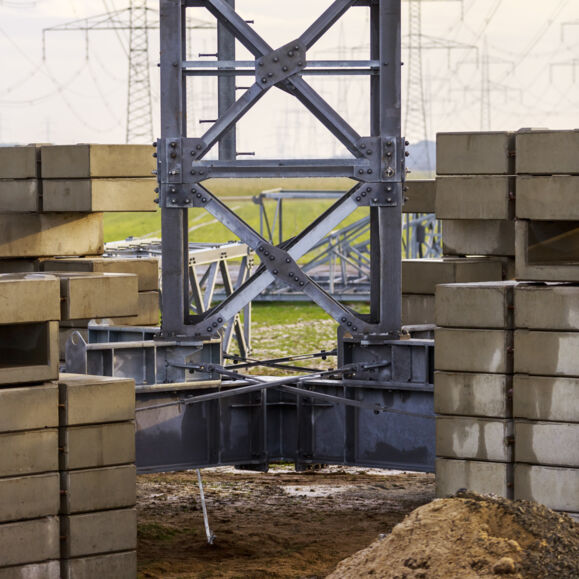

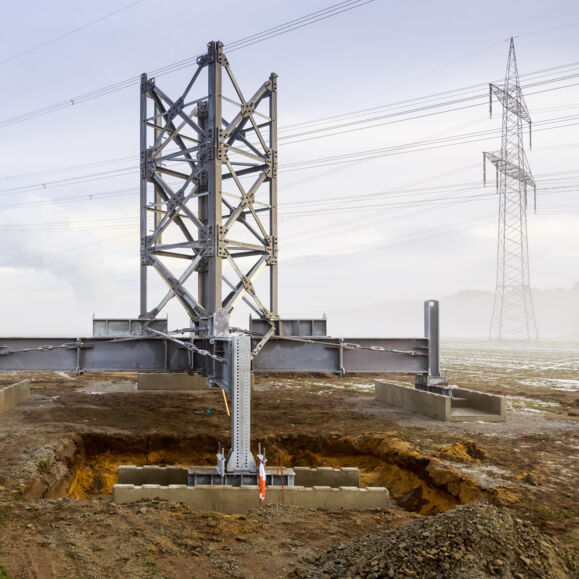

Die CP-Unterteile sind so konzipiert, dass Bestandsmaste hierdrauf übernommen bzw. auch neue Maste darauf aufgebaut werden können.
Leistungsbereiche
Cteam bietet mit seinen Notgestängen eine zuverlässige Lösung für verschiedene Anwendungsbereiche im Leitungsbau.

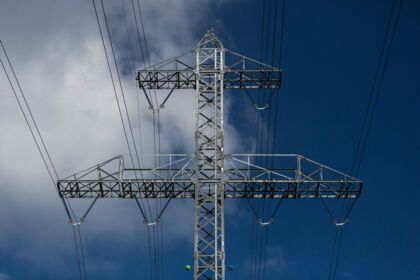

Die CP-Gestänge im Detail
Die CP-Gestänge von Cteam sind in verschiedenen Ausführungen erhältlich, um den unterschiedlichen Anforderungen im Freileitungsbau gerecht zu werden. Jedes System hat spezifische Eigenschaften.
CLÖ Gestänge
Stromkreise
2 Stromkreise 220-kV
Beseilung*
LS 2x3x1 382-AL1/49-ST1A • ES 1x 97-AL1/56-ST1A
Bündel
Einfachseil
Mittelzugspannung
Leiterseil: 30 N/mm² • Erdseil: 42 N/mm²
Phasenspannweite
200 m
Gewichtsspannweite
min./max. 100m/300m
Wind-/Eiszone*/**
Windlastzone 1 & Eislastzone 2

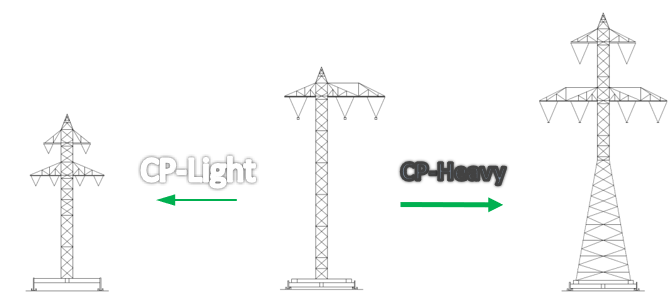

CP-Light
Stromkreise
2x 110 kV
Beseilung*
Al/St 265/35 (264-AL1/34-ST1A)
Bündel
Einfachseil
Mittelzugspannung
43 N/mm²
Phasenspannweite
400 m
Gewichtsspannweite
min./max. 100m/500m
Wind-/Eiszone*/**
Windzone 2 / Eiszone 2
CP
Stromkreise
1x 380 kV
Beseilung*
Al/St 265/35 (264-AL1/34-ST1A)
Bündel
4er-Bündel
Mittelzugspannung
43 N/mm²
Phasenspannweite
400 m
Gewichtsspannweite
min./max. 100m/500m
Wind-/Eiszone*/**
Windzone 2 / Eiszone 2
CP-Heavy
Stromkreise
2x 380 kV
Beseilung*
Al/St 265/35 (264-AL1/34-ST1A)
Bündel
4er-Bündel
Mittelzugspannung
43 N/mm²
Phasenspannweite
400 m
Gewichtsspannweite
min./max. 100m/500m
Wind-/Eiszone*/**
Windzone 2 / Eiszone 2
CP-Unterteil
Geeignet zur Übernahme bestehender Masten.
*Solange die statische Grunddimensionierung nicht überschritten wird, kann das Gestänge auch mit anderen Seilquerschnitten oder in anderen Wind-/Eiszonen eingesetzt werden.
**Volle Normlast; keine standardmäßige Reduzierung von Wind-/Eislasten (projektbezogene Abminderungen sind möglich).
Laden Sie unsere Broschüre über Provisorien als PDF herunter.
Einsatzplanung von Provisorien neu gedacht – mit unserem LVS
Unser eigens entwickeltes Lagerverwaltungssystem (LVS) ist speziell auf die branchenspezifischen Anforderungen beim Materialeinsatz von Provisorien im Freileitungsbau zugeschnitten und verbindet Planungssicherheit mit Echtzeit-Transparenz.
Intelligente Einsatzplanung von Provisorien mit unserem maßgeschneiderten Lagerverwaltungssystem
Effiziente Projektabwicklung beginnt bei einer durchdachten Einsatzplanung – besonders im komplexen Umfeld des Freileitungsbaus.
Das System ermöglicht eine lückenlose Bestandsverfolgung: Jedes Provisorium wird über seinen gesamten Einsatzzeitraum hinweg präzise erfasst – von der Auslieferung über die Standzeit bis zur Rückführung. So wissen wir jederzeit, welches Material sich auf welchem Projekt befindet.
Ein weiterer entscheidender Vorteil: Die softwaregestützte Auswertung über alle laufenden und geplanten Projekte hinweg macht potenzielle Fehlmengen frühzeitig sichtbar. So können wir fehlende Module oder Komponenten rechtzeitig und wirtschaftlich sinnvoll beschaffen – modulscharf, vorausschauend und abgestimmt auf den Gesamtbedarf. Das minimiert Materialengpässe und sorgt für einen reibungslosen Ablauf auf der Baustelle.
Möchten auch Sie diese Vorteile nutzen, kommen Sie gerne auf uns zu und lassen sich beraten.
Als zuverlässiger Partner im Freileitungsbau stehen wir Ihnen gerne für Dienstleistungen rund um Provisorien im Allgemeinen und CP-Provisorien im Speziellen zur Verfügung.
Ihre Vorteile auf einen Blick:
Gezielte Einsatzplanung
Planungssicherheit durch transparente Materialverfügbarkeit - über alle Projekte hinweg.
Lückenlose Bestandsverfolgung
Jedes Provisorium wird projektbezogen dokumentiert – von der Auslieferung bis zur Rückführung.
Frühzeitige Fehlmengenerkennung
Engpässe erkennen, bevor sie entstehen – durch systemgestützte Bestandsanalyse.
Modulscharfe Beschaffung
Nur das beschaffen, was wirklich fehlt – präzise, bedarfsgerecht und kostenoptimiert.
Optimierte Abläufe
Das LVS passt sich den Prozessen im Freileitungsbau an – nicht umgekehrt.
